Le branchement d'un lecteur ou d'un graveur est une opération qui pourra paraître enfantine à la majorité, mais face à laquelle le néophyte qui ouvre pour la première fois les entrailles de son PC risque fort de se sentir perdu. Afin de l'aider, voici un petit tutorial qui devrait permettre à n'importe qui de raccorder correctement son nouveau lecteur ou graveur.

Identifions tout d'abord le matériel nécessaire :

• un graveur IDE (ici un graveur Lite-0n 48125w),
• un jeu de quatre vis afin de fixer le graveur dans l'unité centrale,
• un tournevis cruciforme,
• une nappe IDE servant à relier le graveur à la carte mère,
• un câble audio afin de pouvoir profiter des CD musicaux,
• un logiciel de gravure (comme Nero Burning Rom).

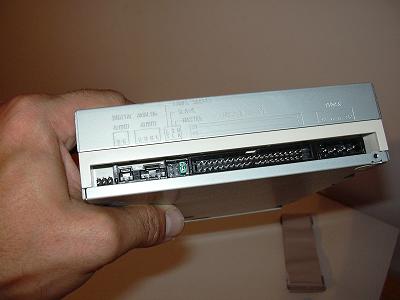

Commençons par définir le statut (maître ou esclave) de notre lecteur/graveur à l'aide du cavalier se trouvant à l'arrière. Ici, nous sélectionnons esclave car ce graveur sera branché derrière un graveur DVD déclaré en maître.

Précisons que certains fabricants de graveur ou éditeurs de logiciels de gravure préconisent un branchement en maître sur un port IDE unique.

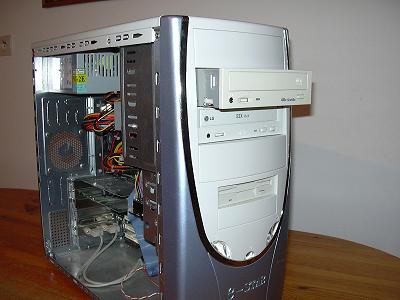

Installons à présent notre lecteur/graveur dans un emplacement 5.25 libre de notre boîtier.
Nous le fixons au châssis à l'aide des quatre vis.

Branchons alors la nappe IDE. Cette dernière possède un détrompeur afin de ne pas commettre d'erreur : en cas de doute, la partie de la nappe comportant un filet rouge se positionne du côté de l'alimentation.

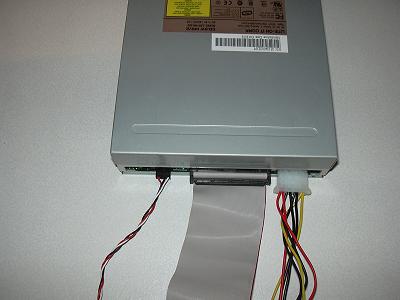

Après avoir branché la nappe IDE et le câble d'alimentation, nous connectons le câble audio à l'arrière du graveur et nous le relions à la carte son pour profiter des CD musicaux.

Le montage étant terminé, nous pouvons remettre l'unité centrale sous tension.

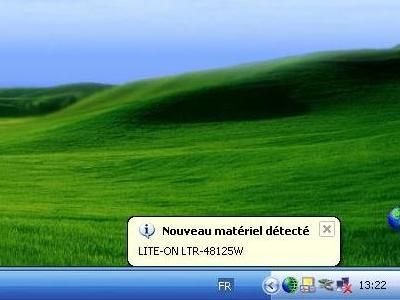

Au premier démarrage le graveur est alors reconnu par le système d'exploitation.

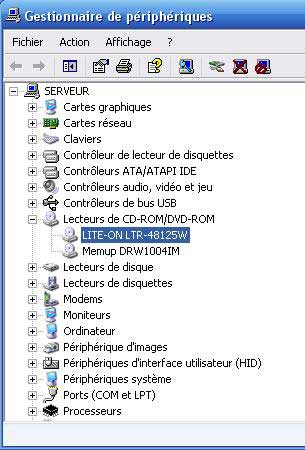

Ultime vérification dans le gestionnaire de périphérique. Le graveur est bien reconnu et opérationnel. Pensez à vérifier l'activation des DMA.

Il ne vous reste plus qu'à installer votre logiciel de gravure.
